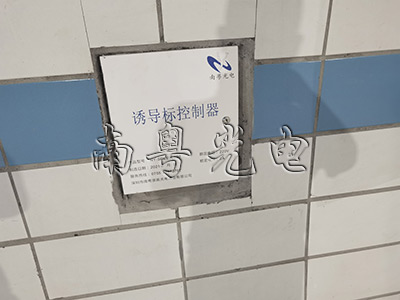

產品型號：NY-SDLED/102 深圳南粵光電
技術參數：
外箱材質：鈑金材質
外箱尺寸：450*300*110MM
輸入電壓：AC85V~AC265V ，47Hz~63Hz
輸出電壓：DC24V
輸出電流：7A
輸出功率：200W
空載功率：≤0.5W
工作方式：長亮或閃爍，多種閃爍模式
閃爍頻率：20~300次/分鐘，連續可調
亮 度：0~100%連續可調
占空比： 0~100連續可調
工作溫度：-40℃ ~ 80℃
工作濕度：≤95%（25℃）
防護等級：IP54
介電強度：耐壓1450V
絕緣電阻：≥10MΩ
輸入DC24V，用線徑2平方毫米以上銅線。輸出4組，各接兩根紅黑線作主線，線徑視安裝距離而定，一般300米以內線徑2平方毫米，300米至1000米線徑4平方毫米以上，1000米以上用多個控制器分別控制。
Ø 輸出端接負載。
Ø 通電時電源指示燈亮，輸出指示燈同步顯示正在工作的模式。
Ø 功能鍵，切換占空比、亮度、頻率和分機模式，相應的功能指示燈點亮，數碼管顯示對應的數值。
Ø 數字鍵，從左到右是百位、十位、個位，按一次分別+100、+10、+1。
設置頻率：
按“Set”功能鍵，頻率指示燈亮，為頻率設置模式。通過另外三個數字按鍵設置閃爍次數，設置范圍20~300次/分鐘，數值小于20為常亮輸出，數碼管顯示設置的數值。
亮度設置：
按“Set”功能鍵，亮度指示燈亮，為亮度設置模式。通過另外三個數字按鍵設置亮度大小，亮度從小到大設置范圍0~100%，數碼管顯示設置的數值。
占空比設置：
按“Set”功能鍵，占空比指示燈亮，為占空比設置模式。通過另外三個數字按鍵設置占空比，設置范圍0~100，數值100為常亮輸出，數碼管顯示設置的數值。
從機模式：
用兩芯導線把同步輸入端連接到主控輸出端，注意區分正負極。按“Set”按鍵，先把亮度調到100，再切換到頻率、亮度、占空比三個指示燈同時亮，并且數碼管顯示“888”，為從機模式。從機模式只受主機同步信號控制，與設置的頻率和占空比無關。同步信號可以從主機輸出主線直接獲取，注意區分正負極。
聯機設置：
可通過RS-232或RS-485接口與電腦等控制中心通信，本地手動控制仍然適用。
特別說明：出廠設定閃爍頻率為60次/分鐘，亮度為100%，占空比為50。
RS-232傳輸協議：
本控制系統可通過RS-232接口與電腦聯機，實現遠程控制。傳輸波特率為9600 bit/s，1位起始位，8位數據位，1位結束位，無奇偶效驗位。
每一組數據由1字節開始標志（0X5B），1字節指令，4字節數據，1字節效驗和，1字節結束標志（0X5D）組成。具體格式如下表，字符為十六進制。
|
功能 |
開始 |
指令 |
頻率 (高位) |
頻率 (低位) |
亮度(100%) |
占空比(1:2) |
效驗和 |
結束 |
|
長亮 |
5B |
70 |
00 |
00 |
64 |
32 |
06 |
5D |
|
閃爍30次/分鐘 |
5B |
70 |
00 |
1E |
64 |
32 |
24 |
5D |
|
閃爍60次/分鐘 |
5B |
70 |
00 |
3C |
64 |
32 |
42 |
5D |
|
閃爍90次/分鐘 |
5B |
70 |
00 |
5A |
64 |
32 |
60 |
5D |
|
閃爍120次/分鐘 |
5B |
70 |
00 |
78 |
64 |
32 |
7E |
5D |
|
閃爍300次/分鐘 |
5B |
70 |
01 |
12C |
64 |
32 |
33 |
5D |
|
|
|
|
|
|
|
|
|
|
|
返回數據 |
5B |
0F |
X |
X |
X |
X |
X |
5D |
|
讀取當前運行數據 |
5B |
35 |
00 |
00 |
00 |
00 |
35 |
5D |
|
錯誤指令，請求再發 |
5B |
AA |
00 |
00 |
00 |
00 |
AA |
5D |
指令格式為：開始標志 + 指令+頻率等級（高8位）+頻率等級（低8位）+ 亮度等級 + 占空比等級 + 效驗和 + 結束標志
例如：要想把閃爍方式改為90次/分鐘，則通過串口助手等軟件，向控制器發送“5B 70 00 3C 64 32 42 5D”,控制器收到正確指令后，閃爍方式變?yōu)?0次/分鐘，亮度為100%，占空比為1:2。如果控制器接收到錯誤指令，則馬上返回“5B AA 00 00 00 00 AA 5D”，請求再次發送。
要想知道控制器當前運行情況，則向控制器發送讀取當前運行數據指令“5B 35 00 00 00 00 35 5D”,控制器收到正確指令馬上返回“5B 0F 00 3C 64 32 E1 5D”。返回的數據第一位5B是開始標志；第二位0F是返回指令，第三位00是閃爍頻率高位，第四位3C是閃爍頻率低位，第三第四位對應60次/分鐘；第五位64是亮度，對應上表亮度100%；第六位32是占空比，對應上表占空比1:2；第七位是效驗和，是第二位至第六位6個數之和，如果效驗和不等于第二至第六位之和，則認為數據無效；第八位結束標志。
1. 連接串口；首先把USB轉232串口連接電腦，然會進行串口檢測，串口號名稱要一致；最后打開串口即可；
2. 數據發送按傳輸協議所說即可；
3. 發送數據之后會有反饋信息，（數碼管會顯示相應的數據）如需清空數據，點擊清空接收數據；
4. 點擊查詢系統數據可讀取連接控制器現有的數據；
5. 如果不按傳輸協議所操作，可以設置系統以下三項參數：
① 占空比：0—100
② 亮度：0-100
③ 頻率：0-300（頻率設置為0-20，道釘則常亮燈；只有頻率設置為21-300，道釘才會亮燈，頻率越大，閃爍越快）。
溫馨提示：設置系統參數數值不能超過以上所述，否者會提示錯誤。
包裝要求：
包裝尺寸：450*330*140 mm
凈重：4.5 Kg
毛重：4.7 Kg
